Para proyectos de automatización industrial que requieren una comunicación rápida y consistente entre controladores lógicos programables (PLC), elegir el módulo de intercambio de memoria adecuado es esencial.Xinyuanpresenta elGE IC698CMX016, un módulo Control Memory Xchange diseñado para la plataforma PACSystems RX7i. Al utilizar tecnología de memoria reflectante y comunicación de fibra óptica, este módulo permite compartir datos deterministas entre controladores y dispositivos informáticos compatibles, lo que ayuda a los ingenieros a construir arquitecturas de control coordinadas para aplicaciones industriales exigentes.

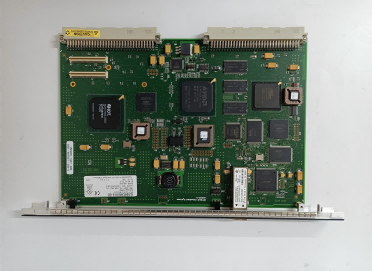

El GE IC698CMX016 es un módulo Control Memory Xchange de una sola ranura diseñado para distribuir datos a través de una red de memoria reflectante compatible. Proporciona 16 MB de memoria reflectante con paridad, admite una red de fibra óptica de 2,12 Gbaud y admite hasta 256 nodos compatibles. Su operación de red independiente de la CPU ayuda a reducir la carga de procesamiento asociada con la distribución de datos compartidos. Este artículo explica sus especificaciones técnicas, principios operativos, requisitos de instalación, aplicaciones industriales y consideraciones clave al adquirir un módulo de reemplazo.
El GE IC698CMX016 es un módulo Control Memory Xchange (CMX) desarrollado para la plataforma de controlador de automatización programable PACSystems RX7i. Utiliza tecnología de memoria reflectante para sincronizar datos compartidos entre dispositivos conectados a través de una red de fibra óptica de alta velocidad.
A diferencia de los métodos de comunicación convencionales que requieren que cada controlador solicite repetidamente datos de otro dispositivo, la memoria reflectante permite una operación de escritura en un nodo para actualizar las ubicaciones de memoria correspondientes en toda la red. Este enfoque es particularmente útil cuando varios controladores necesitan acceso a información operativa común con un comportamiento de comunicación predecible.
Las características clave incluyen:
Para los ingenieros que mantienen instalaciones de automatización establecidas, es importante identificar el modelo exacto y la revisión del hardware antes de comprar un reemplazo o ampliar un sistema existente.
El módulo utiliza un enlace serie de fibra óptica que funciona a 2,12 Gbaud. Su manejo dinámico de paquetes admite tamaños de paquetes de 4 a 64 bytes, lo que permite que el módulo se adapte a diferentes patrones de transferencia de datos. La velocidad de transferencia de red máxima documentada varía desde aproximadamente 43 MB/s con paquetes de 4 bytes hasta 174 MB/s con paquetes de 64 bytes.
Estas cifras describen el rendimiento de transferencia de la red en las condiciones de paquetes relevantes. El rendimiento real de la aplicación depende del tráfico de la red, los patrones de escritura y la configuración del sistema.
La memoria reflectante distribuye actualizaciones de datos aceptadas a nodos compatibles en la red. Esta arquitectura puede simplificar la comunicación entre sistemas de control coordinados porque los dispositivos participantes mantienen regiones de memoria compartida correspondientes en lugar de depender exclusivamente de intercambios repetidos punto a punto.
El módulo utiliza conexiones de fibra óptica tipo LC y admite enlaces de fibra multimodo de hasta 300 metros en las condiciones especificadas. La comunicación por fibra óptica puede ayudar a aislar la señalización de la red de muchas fuentes de interferencia eléctrica que se encuentran comúnmente en entornos industriales.
Los indicadores del panel frontal brindan información sobre el funcionamiento del módulo, la configuración, los datos recibidos y la detección de señales ópticas. Las funciones de detección de errores de red y paridad de memoria también respaldan la resolución de problemas y el monitoreo de la integridad de los datos.
La siguiente tabla resume las especificaciones clave documentadas para el módulo Control Memory Xchange IC698CMX016. Confirme la revisión del hardware aplicable y el manual de instalación antes de utilizar estos valores para la aprobación de ingeniería.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | IC698CMX016 |
| tipo de producto | Módulo de intercambio de memoria de control |
| Plataforma compatible | PACSystems RX7i |
| Memoria reflexiva | 16 MB SDRAM con paridad |
| Velocidad de transmisión de la red | 2,12 Gbaudios |
| Velocidad máxima de transferencia de red | 43–174 MB/s, según el tamaño del paquete |
| Tamaño de paquete dinámico | 4–64 bytes |
| Nodos de red máximos | 256 nodos compatibles |
| Conector óptico | Conector de fibra óptica tipo LC |
| Distancia máxima de fibra multimodo | Hasta 300 m en condiciones especificadas |
| Tensión de alimentación | +5 VDC desde la fuente de alimentación del rack |
| Requisito actual | 1,8 A |
| Factor de forma del módulo | Ranura para rack RX7i única |
| Software de configuración | Machine Edition Logic Developer-PLC, versión 4.5 o posterior, como se especifica en la documentación |
Nota de ingeniería:La velocidad en baudios de la red y el rendimiento de la aplicación son medidas diferentes. Al evaluar el GE IC698CMX016, utilice las cifras de transferencia que dependen del tamaño del paquete en lugar de tratar 2,12 Gbaud como una clasificación de rendimiento de megabytes por segundo.
El GE IC698CMX016 funciona como parte de una red de memoria reflectante, normalmente dispuesta como un bucle de fibra óptica conectado en cadena. Cada nodo recibe paquetes válidos, actualiza su memoria reflectante local y reenvía los paquetes al siguiente nodo.
Un intercambio de datos típico sigue estos pasos:
Este mecanismo admite el acceso a datos compartidos entre múltiples controladores y dispositivos informáticos. Sin embargo, los ingenieros aún deben diseñar la lógica de la aplicación en torno a la propiedad de los datos, el tiempo de actualización, la carga de la red y el manejo de errores. La memoria reflectante es un mecanismo de distribución de datos, no un sustituto de la lógica de seguridad a nivel de aplicación o de un sistema de control independiente con clasificación de seguridad.
El GE IC698CMX016 se puede considerar para entornos industriales donde los dispositivos compatibles necesitan intercambiar información compartida de manera predecible. Su idoneidad depende de la arquitectura de control, los requisitos de temporización y la compatibilidad de todos los nodos conectados.
Varios PLC pueden controlar diferentes secciones de una línea de producción. La información de estado compartida, los datos de secuencia y los valores de proceso pueden ayudar a coordinar los equipos en esas secciones.
En embalaje, conversión y otras maquinarias coordinadas, una red de memoria reflectante puede distribuir datos operativos entre dispositivos de control compatibles. Los diseñadores de sistemas deben validar la sincronización de un extremo a otro con los requisitos reales de la máquina.
El monitoreo de la generación de energía, los sistemas de prueba y las instalaciones de control industrial distribuido pueden beneficiarse del rápido intercambio de información entre nodos de procesamiento. La idoneidad debe establecerse mediante una evaluación de ingeniería específica de la aplicación, particularmente cuando están involucradas funciones de protección.
Las instalaciones que operan sistemas RX7i establecidos pueden necesitar este módulo para mantener una arquitectura existente, reemplazar un componente defectuoso o restaurar una línea de producción anterior. En estos casos, la coincidencia de revisiones, la condición verificada y la compatibilidad documentada son especialmente importantes.
La instalación correcta es esencial para un funcionamiento confiable de la red. Antes de instalar GE IC698CMX016, revise las instrucciones de instalación oficiales de PACSystems RX7i y el Manual del usuario de los módulos Memory Xchange.
El módulo requiere una configuración de hardware válida antes de que su transmisor y receptor ópticos puedan funcionar en la red. La configuración se realiza utilizando el software Machine Edition compatible. Después de la instalación, los ingenieros deben verificar los indicadores de estado del módulo, la detección de señales ópticas, la continuidad de la red y las actualizaciones de datos reales.
Precaución de seguridad:Apague la alimentación del rack antes de insertar o quitar el módulo. Siga los procedimientos del fabricante y los requisitos de seguridad eléctrica aplicables. Nunca desconecte ni reemplace hardware en un sistema energizado a menos que el procedimiento aprobado lo permita explícitamente.
Al adquirir un GE IC698CMX016 para una instalación existente, un número de catálogo coincidente por sí solo puede no ser suficiente. Los equipos de adquisiciones y mantenimiento deben verificar los siguientes puntos antes de realizar un pedido.
| Factor de selección | Que verificar | Por qué es importante |
|---|---|---|
| Número de modelo | IC698CMX016 y cualquier sufijo de revisión | Ayuda a evitar pedir la variante de hardware incorrecta |
| Revisión de hardware y firmware. | Revisión del módulo existente y ruta de actualización aprobada | Soporta compatibilidad y planificación de mantenimiento. |
| Condición física | PCB, conectores ópticos e indicadores del panel frontal | Ayuda a identificar daños visibles o problemas de manejo. |
| Verificación funcional | Estado de configuración, comunicación y diagnóstico. | Proporciona evidencia más sólida de la condición operativa. |
| Documentación | Registros de pruebas, términos de garantía y política de devolución | Mejora la transparencia de las compras y la gestión de riesgos. |
| Compatibilidad del sistema | Bastidor RX7i, firmware de CPU, software y diseño de red | Reduce los riesgos de instalación y puesta en marcha. |
Para equipos de automatización descontinuados o heredados, solicite información clara sobre si la unidad ofrecida es nueva, sobrante sin usar, reacondicionada o usada anteriormente. Solicite la revisión exacta, las pruebas de prueba disponibles, la cobertura de la garantía y los arreglos de entrega en lugar de depender únicamente de una declaración del estado de las existencias.
Para obtener información técnica adicional, consulte la página del producto GE IC698CMX016 y la documentación técnica del módulo Control Memory Xchange del fabricante.
El GE IC698CMX016 distribuye datos compartidos entre PLC y dispositivos informáticos compatibles utilizando tecnología de memoria reflectante a través de una red de fibra óptica. Está diseñado para la plataforma PACSystems RX7i.
El módulo proporciona 16 MB de SDRAM reflectante con protección de paridad. La memoria se utiliza para datos de red compartidos en lugar de servir como un dispositivo de almacenamiento informático de uso general.
La capacidad de red documentada es de hasta 256 nodos compatibles. La arquitectura real también debe tener en cuenta la compatibilidad de los nodos, la configuración de la red, el enrutamiento de cables y el tráfico de aplicaciones.
El módulo utiliza conectores de fibra óptica tipo LC y admite conexiones de fibra multimodo. La distancia máxima documentada es de hasta 300 metros en las condiciones especificadas. Confirme los requisitos de cables y conectores en el manual técnico correspondiente.
La red de memoria reflectante funciona sin requerir procesamiento de CPU RX7i para reenviar datos entre nodos. Sin embargo, la configuración del hardware de la CPU y la lógica de la aplicación siguen siendo importantes para la puesta en marcha y el uso correcto de la red.
No. El IC698CMX016 es el módulo Control Memory Xchange, mientras que el IC698RMX016 es el módulo Redundancy Memory Xchange destinado a aplicaciones de redundancia compatibles. Cumplen funciones diferentes, así que verifique la función requerida y la compatibilidad del sistema antes de seleccionar cualquiera de los modelos.
Verifique el número de pieza completo, la revisión de hardware y firmware, la condición física, la documentación de prueba, la garantía y la compatibilidad con el sistema RX7i existente. Para equipos heredados, solicite confirmación por escrito del estado y revisión de la unidad suministrada antes de realizar el pedido.
El GE IC698CMX016 sigue siendo un componente relevante para mantener instalaciones PACSystems RX7i compatibles que dependen del intercambio de datos determinista. Su memoria reflectante de 16 MB, su red de fibra óptica de alta velocidad, su compatibilidad con hasta 256 nodos compatibles y sus funciones de diagnóstico integradas lo convierten en una opción práctica para arquitecturas de automatización heredadas adecuadas. Sin embargo, la integración exitosa depende de una identificación precisa de la revisión, una configuración de red correcta y una verificación cuidadosa del sistema de control completo.
Xinyuan se compromete a ayudar a los compradores industriales a identificar componentes de automatización que cumplan con sus requisitos técnicos y de mantenimiento. Si está buscando un GE IC698CMX016 para reemplazo de equipos, mantenimiento de línea de producción o un proyecto de sistema de control existente,contáctanospara discutir la verificación del modelo, la disponibilidad, la documentación técnica y los requisitos de compra. Comparta su número de pieza, detalles de revisión y necesidades de aplicación para ayudar a agilizar el proceso de selección y reducir los riesgos de adquisición evitables.
-
