Cuando los sistemas de automatización industrial requieren un bastidor confiable para CPU, E/S y módulos de comunicación,Xin Yuanproporciona elGE IC698CHS017como una solución práctica para arquitecturas de control basadas en RX7i. Diseñado como un bastidor de montaje trasero de 17 ranuras, proporciona instalación de módulos estructurados, conectividad de placa posterior y compatibilidad con módulos RX7i, Series 90-70 y VME seleccionados.

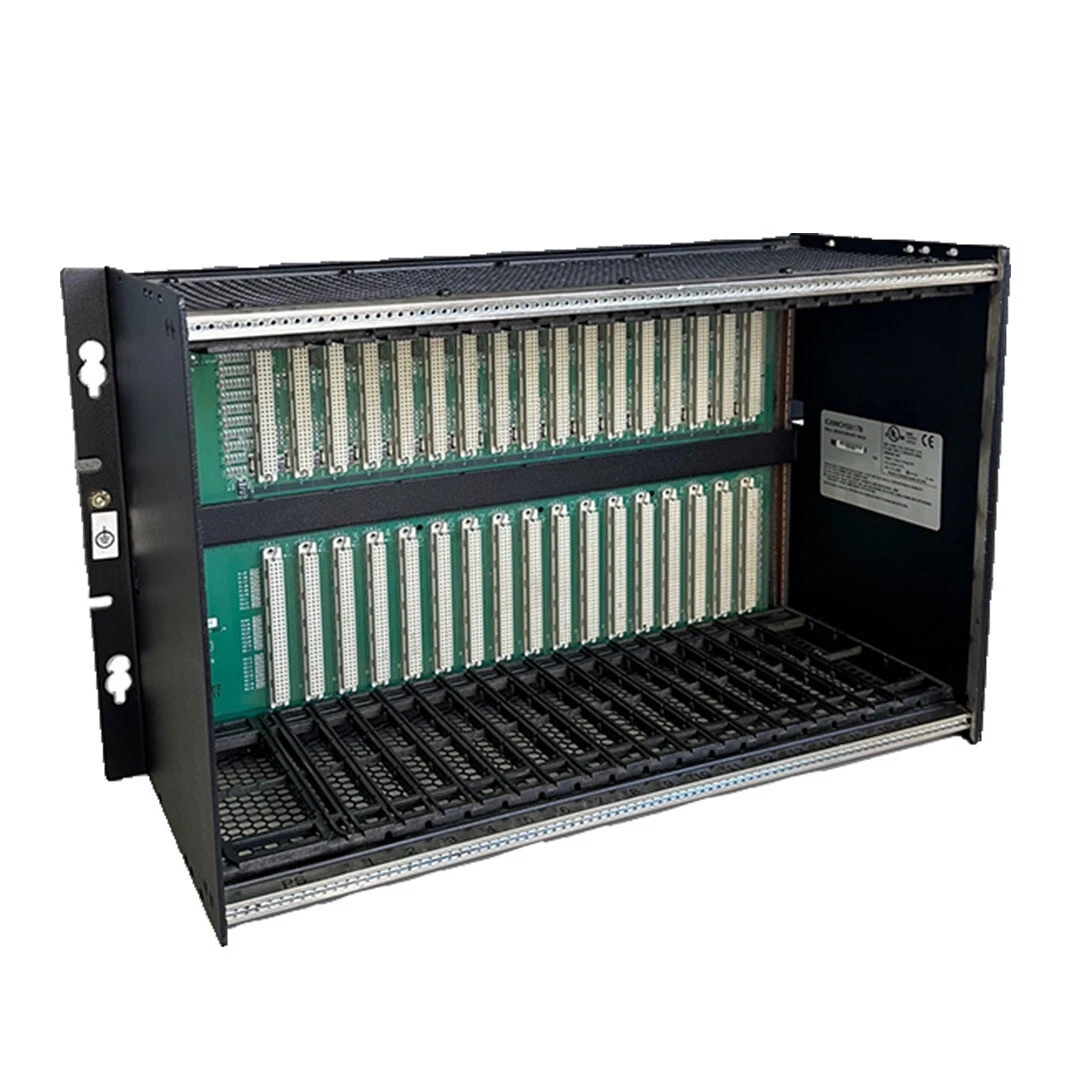

El GE IC698CHS017 es un bastidor de montaje trasero estándar de 17 ranuras para la plataforma GE PACSystems RX7i. Proporciona ranuras para CPU y módulos de E/S y admite módulos seleccionados de las series 90-70 y VME, lo que lo hace útil para sistemas de control industrial que necesitan una capacidad sustancial de módulos. El bastidor utiliza un espacio entre ranuras de 0,8 pulgadas (20,3 mm) para módulos de ancho estándar, mientras que la fuente de alimentación ocupa una ranura dedicada de 2,4 pulgadas (61 mm). Su construcción de 19 pulgadas de ancho, 11,15 pulgadas de alto y 7,5 pulgadas de profundidad lo hace adecuado para gabinetes de control industrial y gabinetes de equipos. La arquitectura también admite transferencias VME64 y conexión en cadena automática de señales de reconocimiento de interrupciones y concesión de bus, lo que ayuda a simplificar la integración del rack.
¿Cuáles son las especificaciones clave?
¿Cómo funciona su arquitectura en rack?
¿Cuáles son sus principales ventajas?
¿Cómo deben los compradores seleccionar y verificar este estante?
GE IC698CHS017 es un bastidor de montaje trasero de 17 ranuras diseñado para la plataforma de control industrial PACSystems RX7i. En lugar de funcionar como una CPU de PLC independiente o un módulo de E/S, el bastidor proporciona la estructura de placa posterior física y eléctrica necesaria para instalar e interconectar módulos de control compatibles.
El bastidor contiene las ranuras 1 a 17 para módulos, con la CPU instalada en la ranura 1 en una configuración RX7i típica. La ranura 0 está reservada para la fuente de alimentación y tiene una apertura más amplia de 2,4 pulgadas. Esta disposición brinda a los ingenieros una estructura centralizada para construir configuraciones de PLC relativamente grandes sin necesidad de múltiples bastidores pequeños.
Según la documentación técnica, el bastidor puede albergar módulos de E/S RX7i, módulos VME, módulos de ancho simple Serie 90-70 y módulos PLC de doble ancho Serie 90-70 cuando se utiliza de acuerdo con las pautas de integración aplicables.
Para los compradores que buscan el modelo exacto, la página del producto GE IC698CHS017 también se puede utilizar para revisar la información del proveedor y los detalles de compra.
Las especificaciones físicas y eléctricas de un bastidor de PLC son importantes porque las dimensiones incorrectas del bastidor, los requisitos de ranuras o la distribución de energía pueden crear problemas durante el diseño del sistema. La siguiente tabla resume las principales especificaciones asociadas con este modelo.
| Especificación | GE IC698CHS017 Detalles |
|---|---|
| Tipo de producto | Bastidor RX7i de montaje trasero de 17 ranuras |
| Ranuras para módulos | Ranuras 1 a 17 |
| Ancho de ranura estándar | 0,8 pulg./20,3 mm |
| Ranura para fuente de alimentación | Ranura 0, 2,4 pulg./61,0 mm |
| Dimensiones | 11,15 pulgadas de alto × 19,00 pulgadas de ancho × 7,5 pulgadas de profundidad |
| Dimensiones métricas | 283 mm alto × 483 mm ancho × 190 mm profundidad |
| Soporte VME | Diseñado para soportar VME64 |
| Montaje | Montaje trasero |
| Opciones de fuente de alimentación | Fuentes de alimentación de CA enchufables RX7i, con opciones de mayor potencia para configuraciones de alta corriente |
La documentación del bastidor también identifica una contraparte de montaje frontal, IC698CHS117. Esta distinción es importante al reemplazar un bastidor existente porque la orientación física del montaje y los requisitos de acceso al gabinete pueden diferir incluso cuando la arquitectura de la ranura es similar.
El backplane es una de las partes más importantes de un bastidor de PLC porque proporciona la ruta de comunicación entre los módulos instalados. En esta arquitectura de bastidor, el backplane está diseñado con un espacio entre módulos de 0,8 pulgadas, lo que permite colocar módulos compatibles de ancho único en una disposición consistente.
Varias características arquitectónicas hacen que el rack sea adecuado para instalaciones de automatización complejas:
Estas características son particularmente relevantes cuando los ingenieros mantienen o amplían sistemas de control industrial establecidos en lugar de diseñar una arquitectura PLC completamente nueva.
La compatibilidad siempre debe confirmarse con la configuración específica de CPU, E/S, comunicación, fuente de alimentación y VME antes de la instalación. El bastidor en sí está diseñado para admitir varias familias de módulos asociados con el entorno RX7i y las Series 90-70 heredadas.
Las configuraciones potencialmente admitidas incluyen:
Los módulos de doble ancho Serie 90-70 ocupan dos posiciones de ranura estándar, por lo que la cantidad real de módulos que se pueden instalar depende del ancho de los módulos seleccionados. Por lo tanto, los diseñadores de sistemas deberían calcular el espacio disponible en las ranuras en lugar de simplemente contar los dispositivos instalados.
Con 17 posiciones de módulo estándar además de la posición de fuente de alimentación dedicada, el bastidor puede acomodar una configuración de control relativamente extensa. Esto puede ser valioso para aplicaciones que involucran numerosos módulos digitales, analógicos, de comunicación o especializados.
La compatibilidad con módulos seleccionados de las Series 90-70 hace que la arquitectura sea relevante para proyectos de modernización y mantenimiento en los que el hardware existente no se puede reemplazar de inmediato. Esto puede ayudar a los equipos de ingeniería a extender la vida útil de la infraestructura de control establecida.
El ancho de 19 pulgadas y el diseño de montaje trasero proporcionan un formato mecánico estandarizado para gabinetes y gabinetes industriales adecuados. Antes de realizar el pedido, los compradores deben comparar las dimensiones del bastidor y los requisitos de acceso posterior con el espacio disponible en el gabinete.
El soporte VME brinda a los ingenieros posibilidades de integración adicionales cuando se requieren módulos VME compatibles. Sin embargo, la integración de VME debe seguir la documentación de hardware y software relevante en lugar de asumir que cada módulo VME es automáticamente compatible.
La arquitectura del rack RX7i admite diferentes capacidades de suministro de energía. La documentación técnica enumera configuraciones de fuente de alimentación de 100 vatios y 350 vatios, lo que permite a los diseñadores de sistemas seleccionar una disposición de energía adecuada según los módulos conectados.
Generalmente se selecciona un bastidor de PLC de 17 ranuras cuando un sistema de control industrial requiere más capacidad de módulo que la que puede proporcionar un bastidor más pequeño. Los entornos de aplicación típicos pueden incluir:
Por ejemplo, un equipo de ingeniería que actualiza una línea de producción establecida puede necesitar capacidad de E/S adicional y al mismo tiempo conservar módulos heredados compatibles. Un bastidor de 17 ranuras puede proporcionar la plataforma física para reorganizar el sistema de control manteniendo al mismo tiempo una arquitectura familiar basada en módulos.
La compra de un bastidor industrial debería implicar algo más que comprobar el número de modelo. Los compradores deben verificar la configuración completa del sistema antes de realizar un pedido.
Estas comprobaciones pueden reducir el riesgo de recibir un bastidor físicamente similar pero técnicamente inadecuado, especialmente en proyectos de automatización heredados donde varios modelos de bastidores de GE pueden parecer comparables.
No. Es un bastidor o chasis en lugar de una CPU PLC. Su función principal es proporcionar el plano posterior y la estructura de montaje físico para CPU, E/S, comunicaciones y otros módulos compatibles.
Proporciona 17 posiciones de módulo estándar, identificadas como ranuras 1 a 17. La ranura 0 es una posición separada y más amplia destinada a la fuente de alimentación.
Ambos son modelos de bastidor RX7i de 17 ranuras, pero IC698CHS017 es la versión de montaje trasero, mientras que IC698CHS117 es la versión de montaje frontal. Por lo tanto, se debe comprobar cuidadosamente la disposición de montaje antes de realizar la sustitución.
Sí, el bastidor está diseñado para aceptar módulos compatibles de la Serie 90-70 de ancho simple y módulos PLC Serie 90-70 de doble ancho. La compatibilidad del módulo específico debe verificarse utilizando la documentación aplicable del RX7i.
Sí. El bastidor está diseñado para admitir módulos VME, incluida la funcionalidad de backplane orientada a VME64. La integración de VME debe seguir las pautas de integración del fabricante.
GE IC698CHS017 sigue siendo una arquitectura de bastidor práctica para sistemas de control RX7i que requieren una capacidad de módulo sustancial, comunicación de placa posterior estructurada y compatibilidad con hardware VME y heredado seleccionado. Sus 17 posiciones de módulo estándar, ranura de fuente de alimentación dedicada, dimensiones estandarizadas y arquitectura de sistema flexible lo hacen particularmente relevante para proyectos de modernización, expansión y mantenimiento de automatización industrial.
Para los compradores que evalúan un bastidor de reemplazo o repuesto, las consideraciones más importantes son la orientación de montaje, la compatibilidad del módulo, la capacidad de ranura disponible, los requisitos de energía, las condiciones del gabinete y el estado del producto. Si está buscando GE IC698CHS017 para un proyecto de automatización industrial y necesita ayuda para confirmar las especificaciones, la disponibilidad o la compatibilidad de la configuración,contáctanosen Xin Yuan para obtener información sobre productos y soporte profesional para compras.
